5000L四器精酿啤酒设备技术方案

5000L精酿啤酒设备技术方案

一、方案概述

本方案为5000L精酿啤酒设备全套解决方案，涵盖十一大核心系统，采用西门子PLC+双上位机自动化控制架构，主体设备选用SUS304食品级不锈钢，适配5000L批次规模化生产。方案搭载湿式粉碎、低氮燃气蒸汽发生等核心配置，兼顾工艺灵活性与生产高效性，可实现多品类啤酒标准化酿造，符合食品卫生规范，配套安装、包装服务，适用于大型精酿厂及工业化酿造基地。

二、核心系统及技术参数

（一）粉碎系统

实现麦芽投料、输送、除铁、粉碎、除尘一体化作业，配置5T/H碳钢麦芽斗士提升机、3000Kg/h湿式粉碎机（辊间隙0.15-1.2mm可调，水温精度±0.5℃）各1台，搭配不锈钢溜料管、5t/h永磁筒（除铁能力5t/h）及2.5m³不锈钢麦芽暂存仓（带三角支耳）。配套DN150不锈钢气动闸板阀、DN40/50混水模块（水温自控），及5-7t/h脉冲除尘器（7.5kw，含塑料风网、除尘风机、消声器）。采用西门子PLC自控系统，搭配碳钢吸尘罩、格栅、投料斗及工作平台，保障作业洁净与高效。

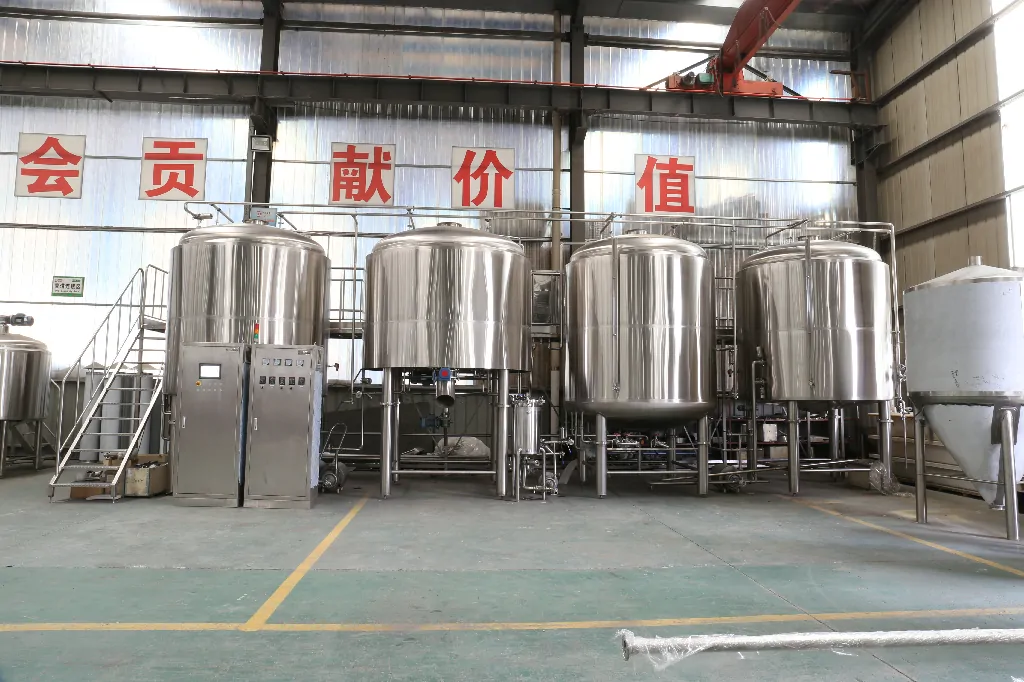

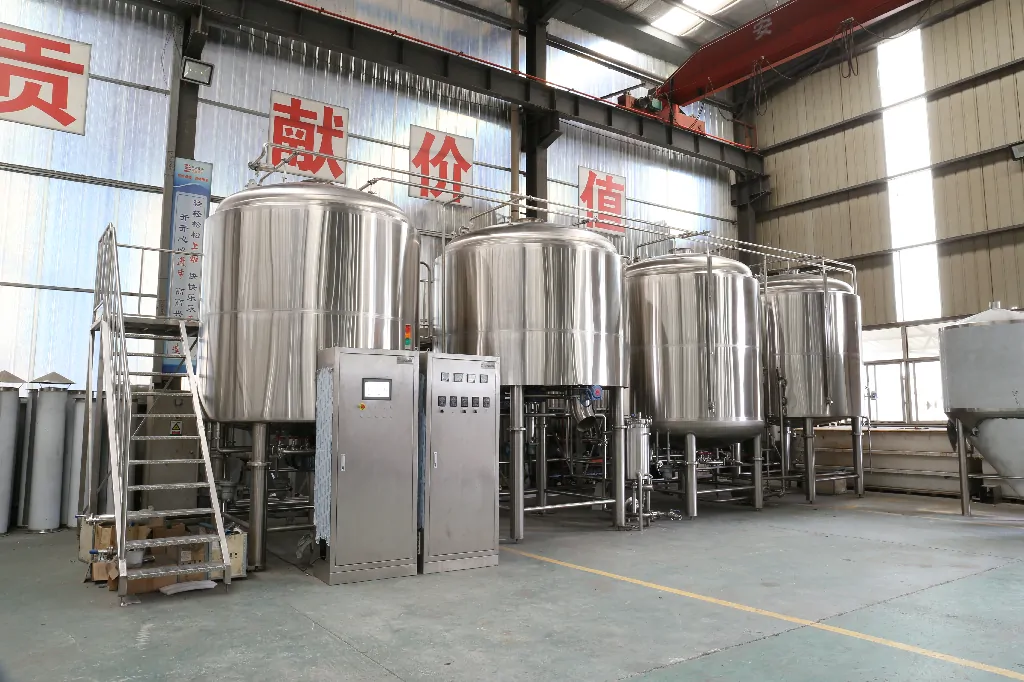

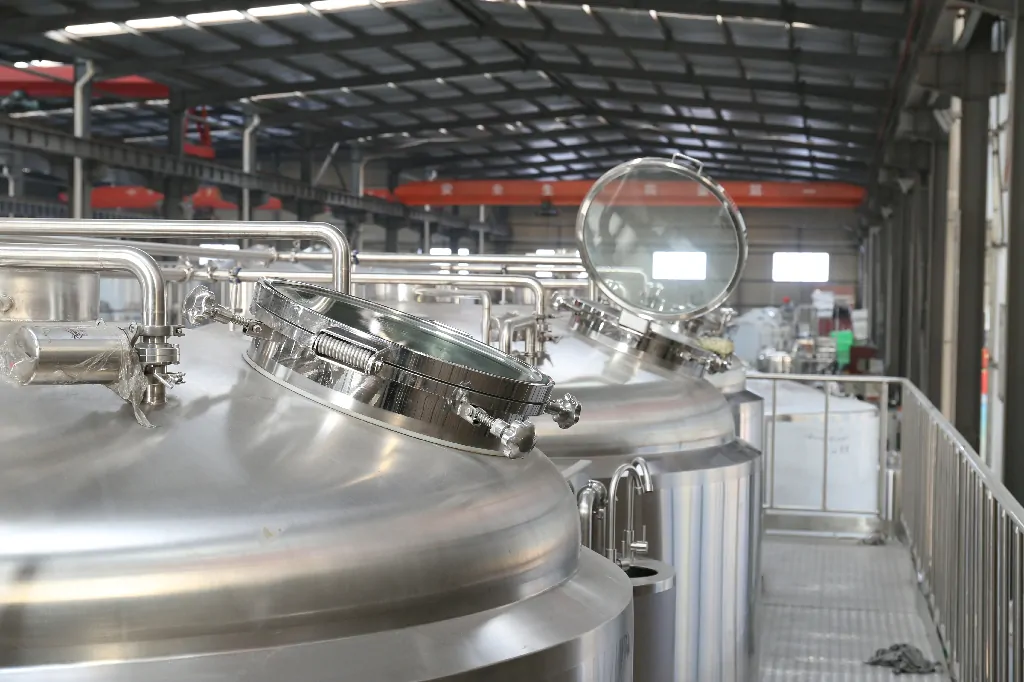

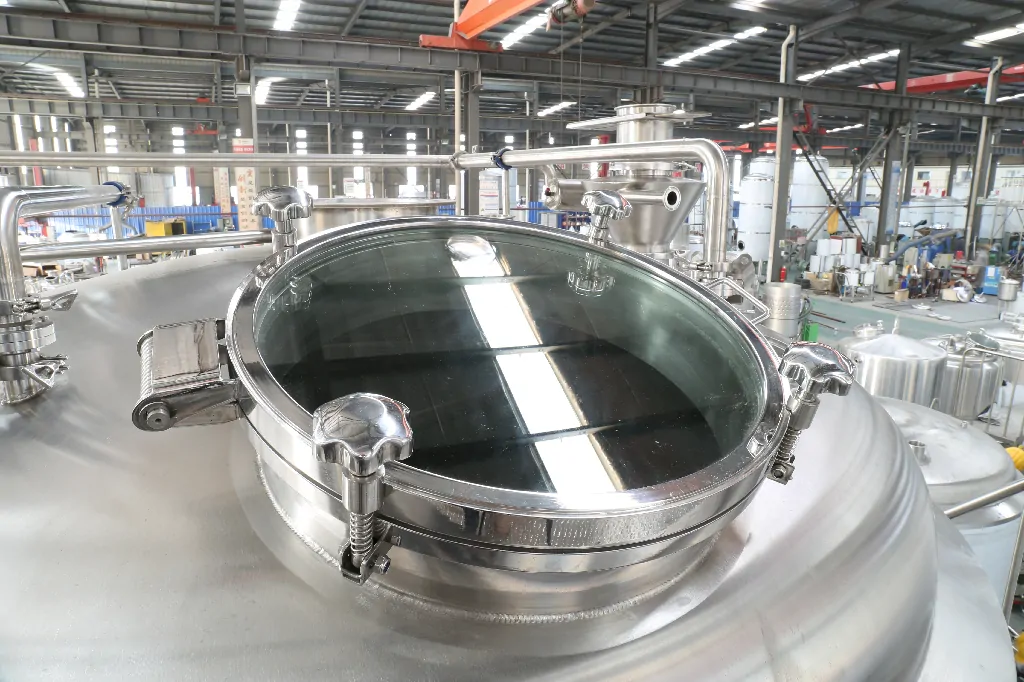

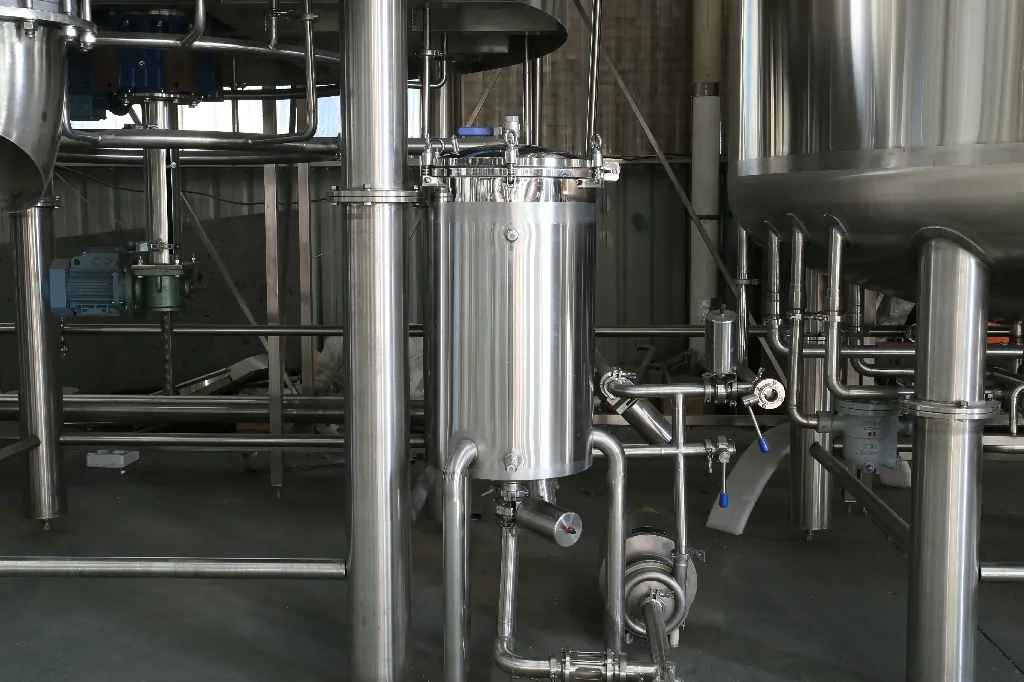

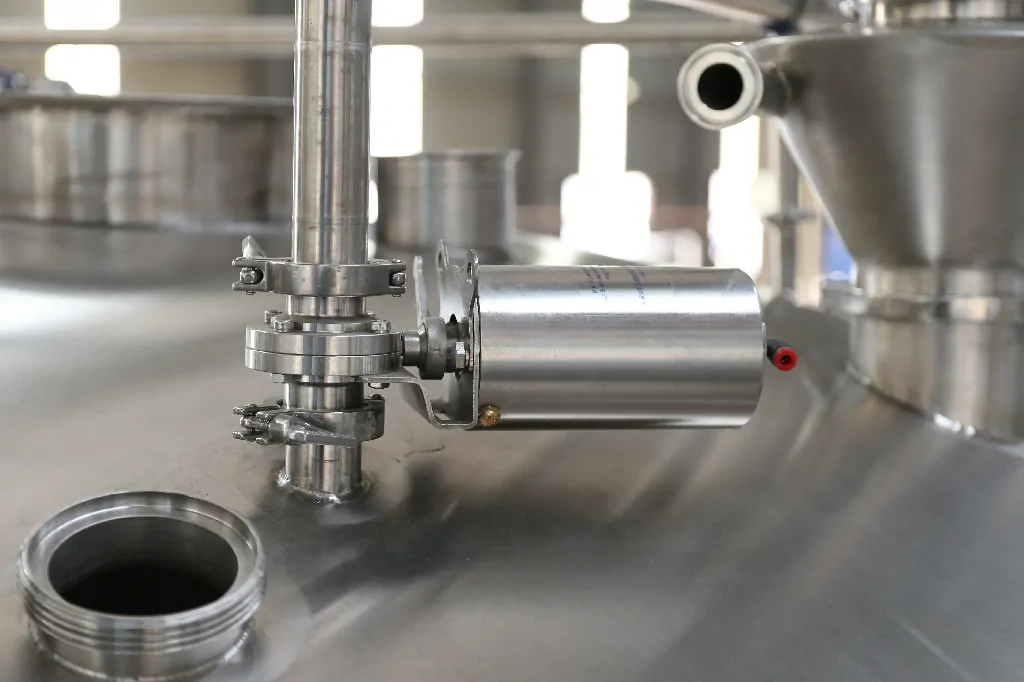

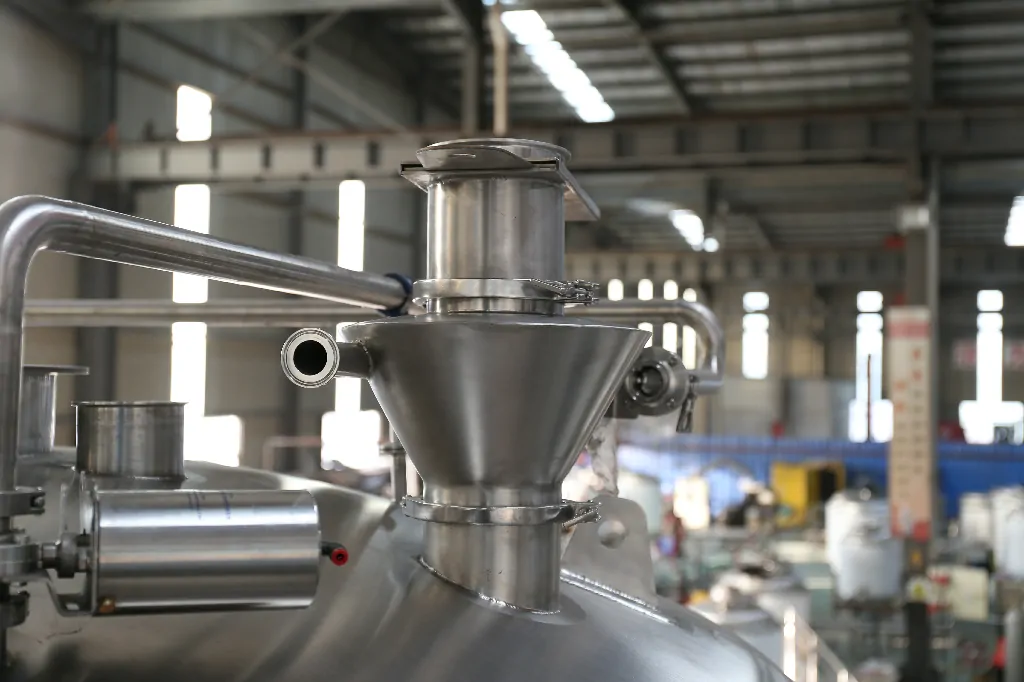

（二）糖化系统

含5台核心SUS304双层保温罐体及全套辅助装置：6.5KL糖化锅（内径2000mm，4.0KW下置搅拌，两段蒸汽夹套）、6.15㎡过滤槽（内径2800mm，4.0KW耕刀，液压升降带限位）、8.5KL煮沸锅（内径2200mm，内置列管加热器，蒸发率8%，可选低压动态煮沸）、6.5KL旋沉槽（内径2400mm，底部反锥收集槽），及2.5m³室内酒糟暂存箱。配套40-45kg/min室内螺旋输送机（气力输送）、4台专用泵（醪液/热麦汁泵20T/H，过滤/冷麦汁泵10T/H）、7KL/H板式换热器、DN15无菌风过滤器（三级过滤），及33m³碳钢室外酒糟罐（4.0/5.0mm内胆，150mm保温）。罐体做100mm硅酸铝保温，内胆酸洗钝化（粗糙度≤0.8um），全氩弧焊密封，罐顶配置LED射灯。

（三）供水系统

配备3台22KL SUS304罐体（酿造水罐、热水罐、冰水罐），直径2500mm，3.0mm板材，下锥150度设计，均配连续液位变送器及CIP装置。热水罐、冰水罐分别采用150mm硅酸铝、PU保温，配套20KL/H不锈钢热水换热器、12KL/H不锈钢冰水换热器（设计压力8bar）。动力端配置2台南方牌酿造水泵、2台热水泵（均20T/H，34M扬程）及1台冰水泵（12T/H，29.5M扬程），搭配不锈钢阀门管件及碳钢热力动力组件，满足全流程用水供给。

（四）发酵系统

含多台SUS304双层保温发酵罐，含13.5KL（内径2000mm，100mm阻燃聚氨酯保温）、27KL（内径2500mm，150mm保温）两种规格，均采用乙二醇/酒精单罐单控降温，米勒板夹套降温面积充足。每台罐体配51/64mm安全阀（0.25MPa）、DN8取样阀、32mm隔膜压力表及清洗球，搭配38mm发酵管板（两罐共用，6路管路）。配套32mm电磁阀（DC24V）、NPT3/4铠装PT100传感器及不锈钢阀门管件，罐顶设酒花添加口，保障发酵全程稳定，适配多风味酿造。

（五）CIP系统

配置4台2.2KL SUS304罐体（碱液罐、热水罐、消毒罐、酸罐），碱液罐、热水罐为100mm硅酸铝保温，体外蒸汽加热，罐身配连续液位变送器。配套2m²不锈钢列管式CIP换热器，1台15T/H洗涤供泵（扬程36m）、2台10T/H洗涤回泵（扬程15m），搭配Ф38mm不锈钢阀门管件及碳钢热力动力组件，实现全设备自动化原位清洁，无需人工干预。

（六）制冷系统

核心为1台22KL SUS304乙二醇水罐（直径2700mm，150mm PU保温），搭配2台30HP制冷机组（制冷量34400大卡/台，功率25KW，内置循环水泵）及1台南方牌乙二醇水泵（20T/H，34M扬程）。通过米勒板夹套精准控制发酵罐温度，满足啤酒低温发酵全程需求，保障酒体品质稳定。

（七）控制系统

采用双上位机+双下位机架构，1台联想/戴尔工控机搭载Wincc软件管控糖化，1台管控发酵，实现工艺可视化、参数设置及配方管理。2台GGD柜式PLC控制站（西门子模块，施耐德/ABB电器，丹弗斯变频器）分别实现糖化自动运行、发酵无人值守，可预设工艺曲线。配套3台壁挂控制柜，搭配流量计、传感器、调节阀及恒压供水模块，全程数字化管控，线路采用屏蔽线、橡胶电缆及不锈钢桥架铺设。

（八）空压系统

配置1套3.8m³/min螺杆空压机（22KW，排气压力0.7Mpa，噪音63±2dB），搭配1台6.0nm³/min油水分离器（分离效率≥98%）、1.0立方碳钢储气罐、5.5nm³/min风冷式冷干机，及C-06、A-06两级过滤器（出口含油量≤0.5mg/m³），为设备运行及无菌酿造提供洁净气源。

（九）蒸汽系统

配置4台低氮免检燃气蒸汽发生器（500kg/h，工作压力0.7Mpa，天然气消耗量23.4m³/h），搭配1台DN150碳钢分压包（二进四出，免检）。不锈钢蒸汽管路（DN40）配套阀门、疏水阀及岩棉保温（外包彩钢板），为各工序稳定供汽，符合环保要求。

（十）管路系统

含七大类别设备内部管路：38mm发酵工艺管网、DN40蒸汽管道、50/38/32mm乙二醇管道（橡塑棉保温）、25/32mm空压管路、38mm供水管路及CIP管路，搭配3/6/9米38mm食品级软管（卡箍连接）。核心管路采用SUS304材质，单面焊接双面成型工艺，适配不同工况，不含当地设计及报检费用。

（十一）其他服务

提供4人40天现场安装调试服务（需买方1-2人协助），设备采用超高罐体角铁包装、其余罐体珍珠棉包装，运输由买方负责，可协助对接物流。

三、系统核心优势

自动化程度高，糖化、发酵可实现无人值守；配置湿式粉碎与低氮燃气系统，工艺先进且环保合规；主体材质为SUS304不锈钢，全流程符合食品卫生标准；模块化设计便于后期维护升级，产能适配5000L批次生产，支持多品类啤酒酿造。

四、适用场景

专为大型精酿厂及工业化酿造基地设计，可稳定量产5000L批次啤酒，兼顾生产一致性与配方灵活性，适配多风味酿造需求，契合规模化、标准化运营标准，可按需优化设备布局。

五、安装及维护要点

安装需精准找平设备、对各管路密封试压，室外酒糟罐平台由买方负责基建。日常需定期校准精密仪表组件、执行CIP清洁，闲置设备需防潮防锈，定期保养空压机、制冷机组、蒸汽发生器等核心部件，延长设备使用寿命。

六、方案总结

本方案配置齐全、参数精准，覆盖啤酒酿造全流程，核心设备性能优异，自动化与环保性兼具，兼顾产能、品质与运维便捷性，为大型精酿厂5000L规模化生产提供可靠设备支撑。
