3000L五器精酿啤酒设备技术方案

3000L精酿啤酒设备技术方案

一、方案概述

本方案为3000L精酿啤酒设备全套解决方案，涵盖十二大核心系统及选配水处理系统，采用西门子PLC+双上位机自动化控制架构，主体设备选用SUS304食品级不锈钢，适配3000L批次规模化生产。方案兼顾工艺灵活性与生产高效性，可实现多品类啤酒标准化酿造，符合食品卫生规范，配套安装、包装服务，适用于大型精酿厂及规模化酿造基地。

二、核心系统及技术参数

（一）粉碎系统

实现麦芽输送、粉碎、储料、除尘一体化作业，配置不锈钢螺旋输送机（2000kg/h，2.2kw，下减速机安装）、碳钢斗士提升机（0-5T/H，1.1kw，提升高度≤4米）各1台，搭配2根DN125不锈钢溜料管。核心为1500kg/h麦芽粉碎机（4.0kw，外不锈钢，干粉粉碎可选湿粉，带除铁装置），配套2个碳钢吸尘罩、5.5kw脉冲除尘器（含消声器）、DN100风网，及2.2KL不锈钢麦芽粉仓（2.5mm板材，罐顶配人孔门及气动阀）。配置喷塑壁挂控制柜及碳钢支架，保障作业效率与现场洁净。

（二）糖化系统

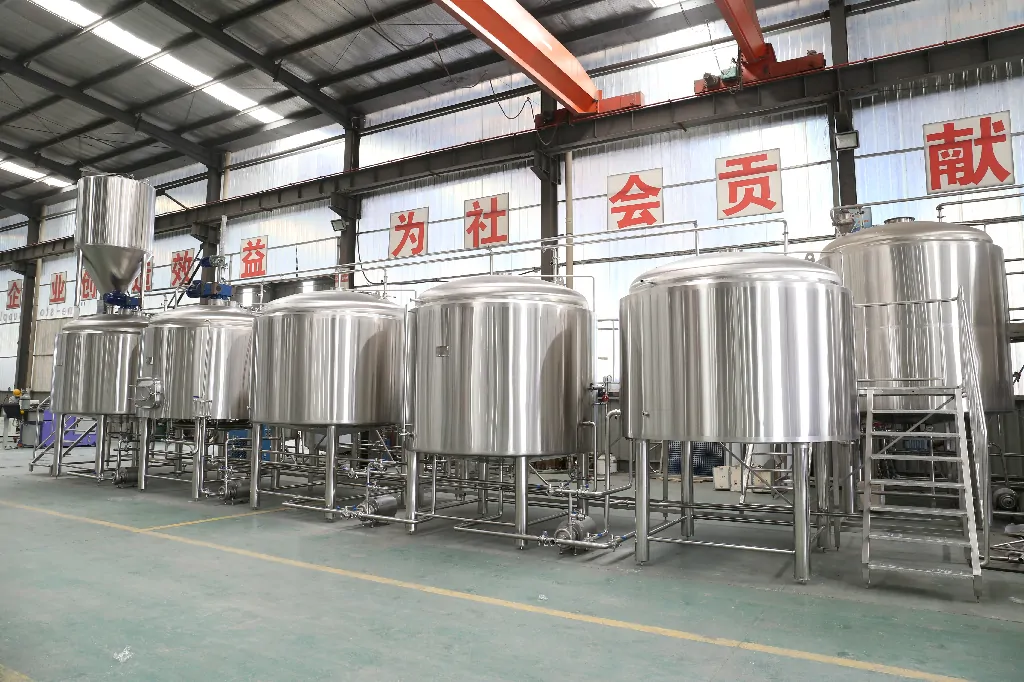

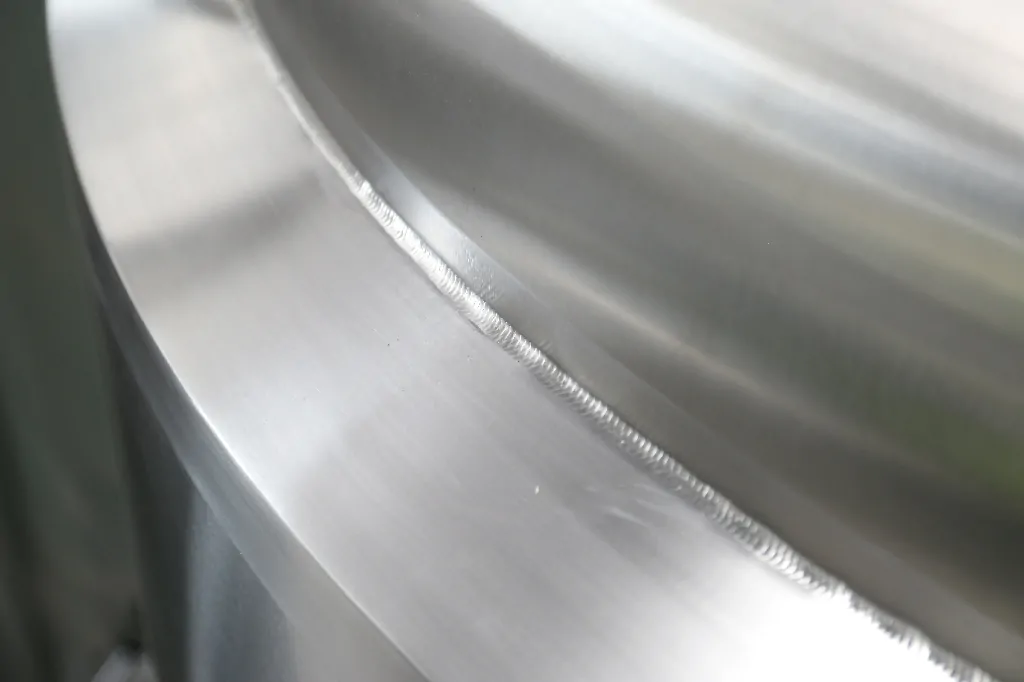

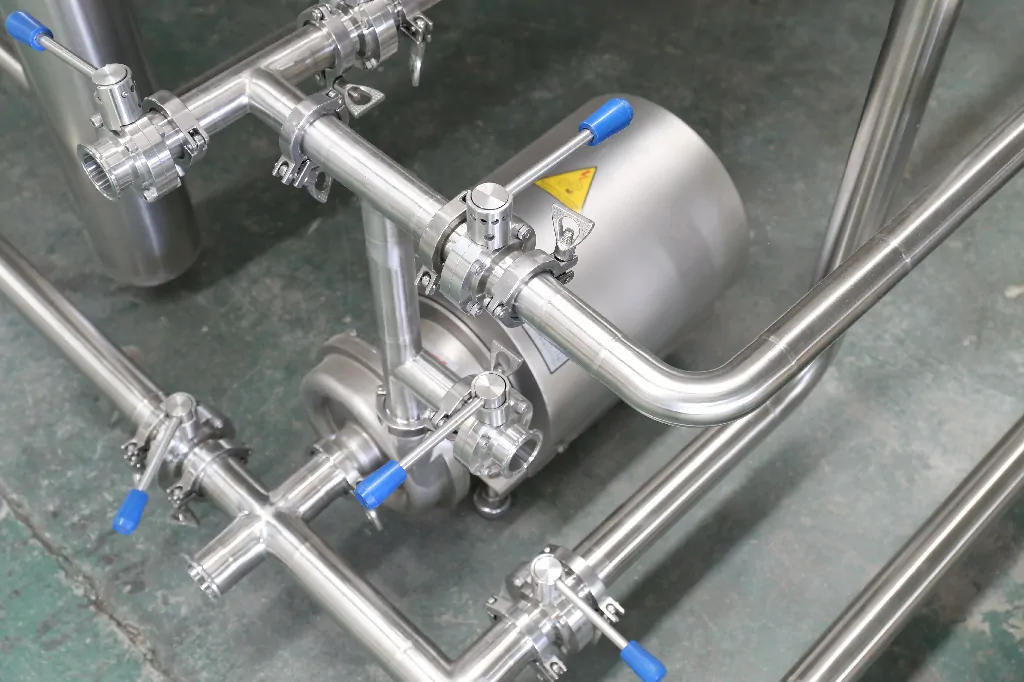

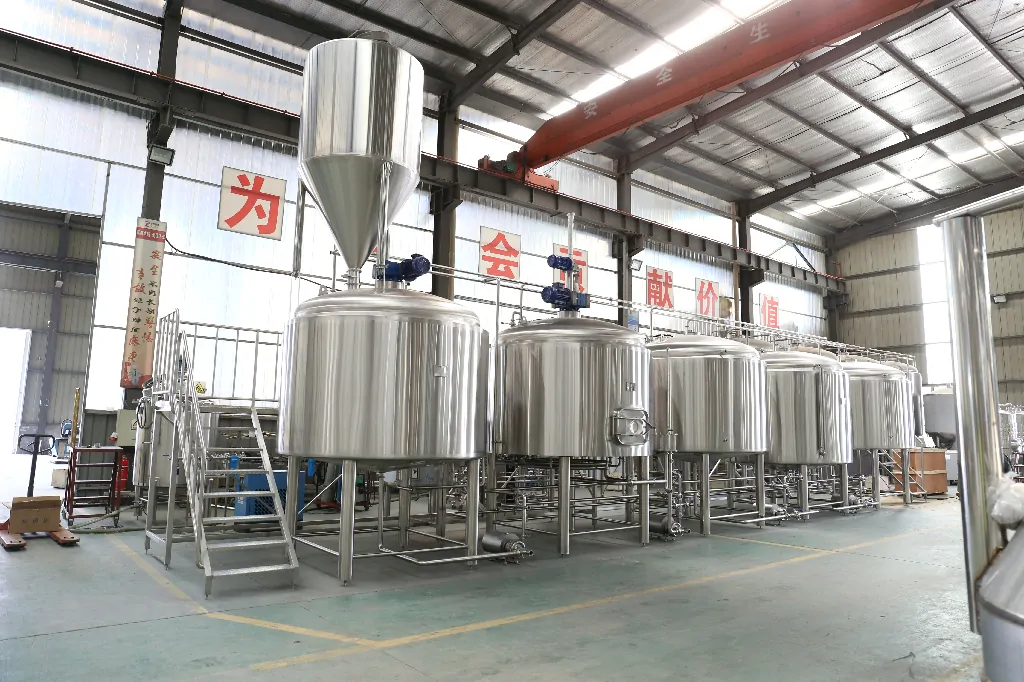

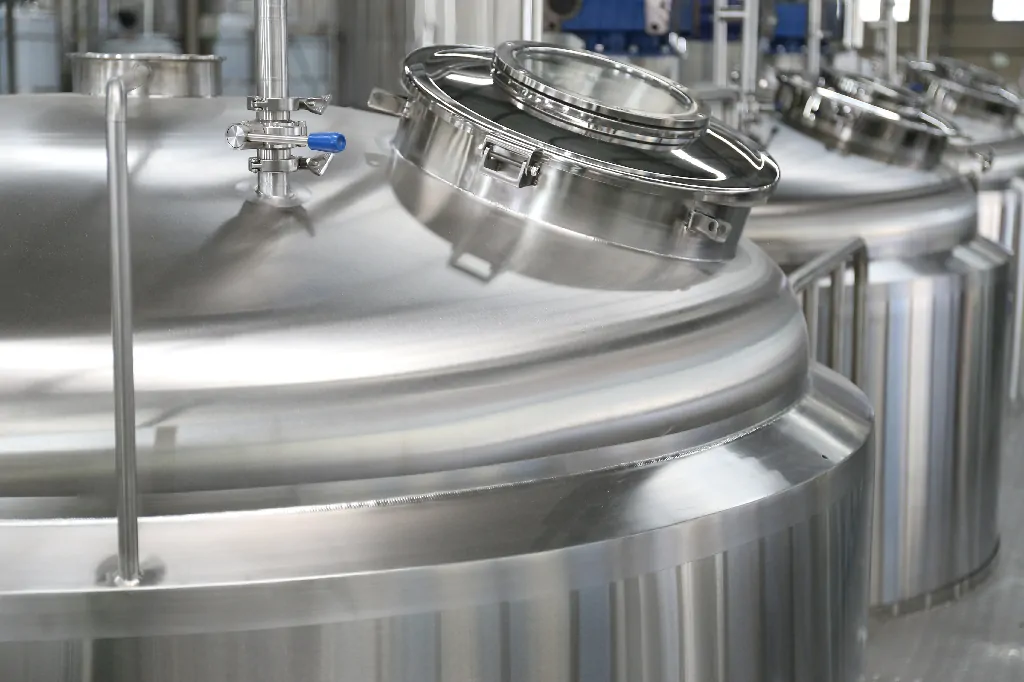

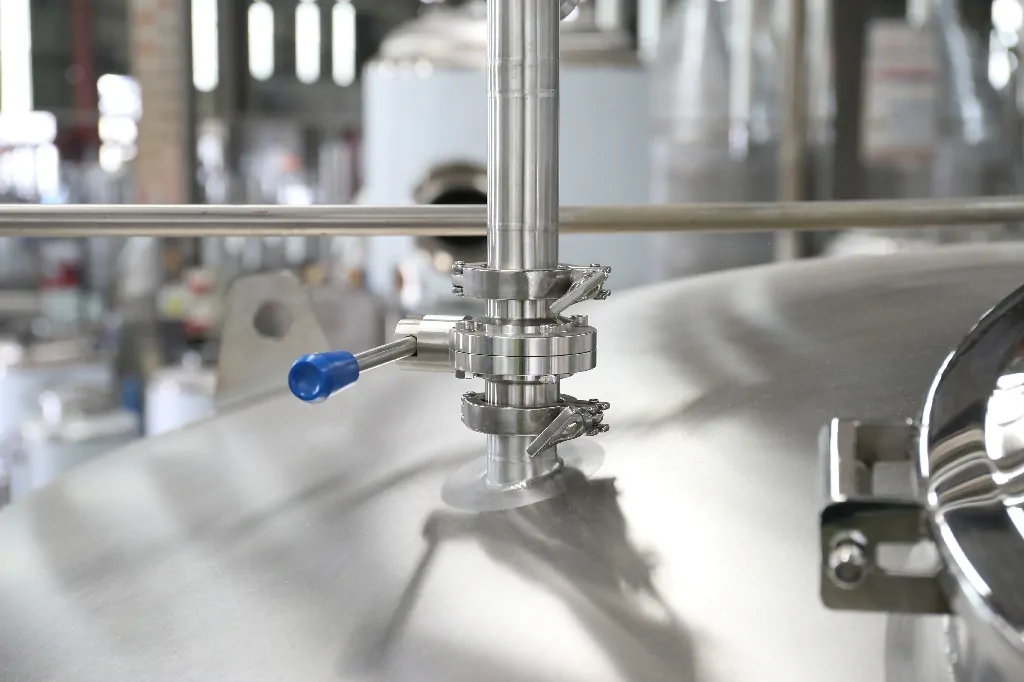

含7台核心设备及全套辅助装置，主体为SUS304双层保温罐体：1.5KL糊化锅（内径1200mm，2.2KW下置搅拌）、3.75KL糖化锅（内径1750mm，3.0KW下置搅拌）、3000L过滤槽（内径2200mm，4.0KW耕刀，液压/蜗轮蜗杆升降带限位）、5KL煮沸锅（内径1900mm，内置列管加热器，蒸发率8%）、4.2KL旋沉槽（内径2100mm，底部反锥收集槽），及1.5m³室内酒糟暂存箱、15m³碳钢室外酒糟罐（4.0mm内胆，聚氨酯/岩棉保温）。配套30kg/min室内螺旋输送机（气力输送）、4台专用泵、45KL/H板式换热器、DN15无菌风系统（三级过滤），及SUS304平衡柱、麦汁检测台、糖化组合管路。罐体做100mm硅酸铝保温，内胆酸洗钝化（粗糙度≤0.8um），全氩弧焊工艺保障密封，罐顶配置LED射灯。

（三）供水系统

配备3台11KL SUS304罐体（酿造水罐、热水罐、冰水罐），直径2000mm，3.0mm板材，下锥150度设计，均配连续液位变送器及CIP装置。热水罐、冰水罐分别采用100mm硅酸铝、PU保温，配套4m²不锈钢列管式热水换热器、12KL/H不锈钢冰水换热器（设计温度140℃，温降10℃）。3台南方牌水泵（12T/H，29.5M扬程，常温型）提供动力，搭配不锈钢阀门管件及碳钢热力动力组件，满足生产用水全流程供给。

（四）发酵系统

含6台8KL发酵罐、2台7KL清酒罐，均为SUS304双层保温结构（100mm阻燃聚氨酯），内径2000mm，内胆3.0/4.0mm板材，采用乙二醇/酒精单罐单控降温。每台罐体配51mm安全阀（0.25MPa）、DN8取样阀、32mm隔膜压力表及水封阀，搭配38mm工艺管板（两罐共用，8路管路）。配套32mm电磁阀（DC24V）、NPT3/4铠装PT100传感器及不锈钢阀门管件，保障发酵、清酒全程压力温度稳定，适配多风味酿造。

（五）CIP系统

配置4台2.2KL SUS304罐体（碱液罐、热水罐、消毒罐、酸罐），碱液罐、热水罐为100mm硅酸铝保温，体外蒸汽加热，罐侧配满罐液位开关及物理液位计。配套2m²不锈钢列管式CIP换热器，1台10T/H洗涤供泵（扬程36m）、2台10T/H洗涤回泵（扬程15m），搭配Ф38mm不锈钢阀门管件，实现全设备自动化原位清洁，无需人工干预。

（六）制冷系统

核心为1台11KL SUS304乙二醇水罐（2000mm内径，100mm PU保温），搭配2台25HP制冷机组（制冷量36kw，功率21KW，内置1.1KW水泵，CE认证）及1台南方牌乙二醇水泵（12T/H，29.5M扬程）。通过米勒板夹套精准控制发酵罐、清酒罐温度，满足啤酒低温发酵全程需求。

（七）控制系统

采用双上位机+双下位机架构，2台联想工控机搭载Wincc软件，实现工艺可视化、参数设置及配方管理。2台GGD柜式PLC控制站（西门子模块，施耐德/ABB电器，丹弗斯变频器）分别管控糖化、发酵，配套3台壁挂控制柜，搭配流量计、传感器、调节阀及恒压供水模块，全程数字化管控，可预设工艺曲线实现无人值守。

（八）空压系统

配置1套3.8m³/min螺杆空压机（22KW，排气压力0.7Mpa），搭配1台6.0nm³/min油水分离器（分离效率≥98%）、0.6立方碳钢储气罐、5.5nm³/min风冷式冷干机，及C-06、A-06两级过滤器（出口含油量≤0.5mg/m³），为设备运行及无菌酿造提供洁净气源。

（九）蒸汽系统

配置2台电蒸汽发生器（300kg/h，216kw，工作压力0.7Mpa，含软化水箱），搭配1台DN150碳钢分压包（二进四出，免检）。不锈钢蒸汽管路（DN25/32/40）配套阀门、疏水阀及玻璃棉保温，为各工序供汽，可选配燃气/燃油锅炉替代。

（十）管路系统

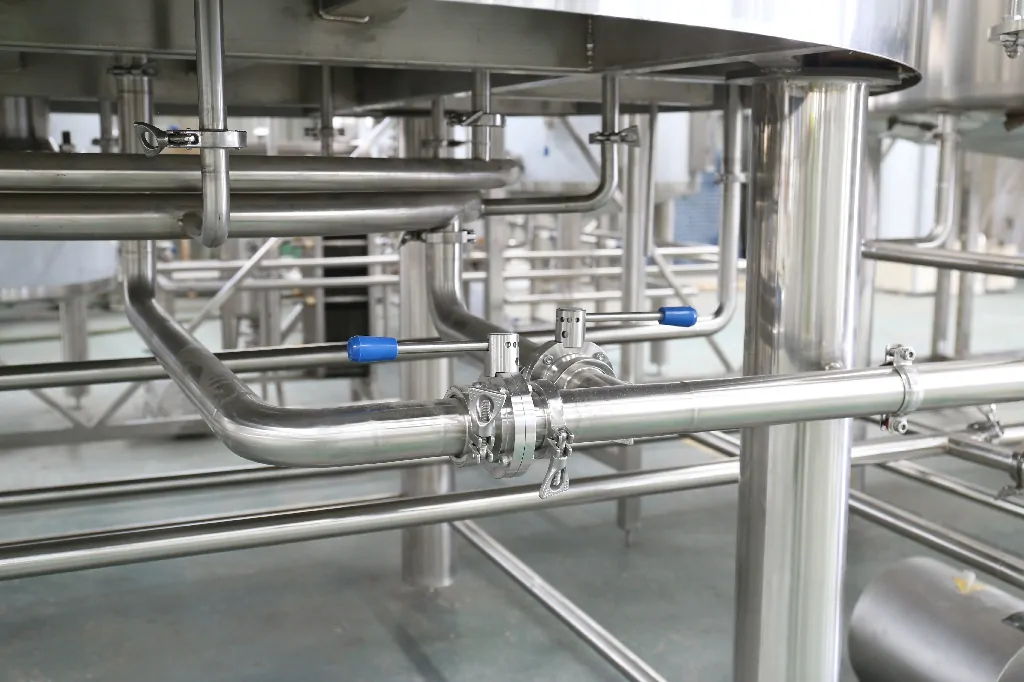

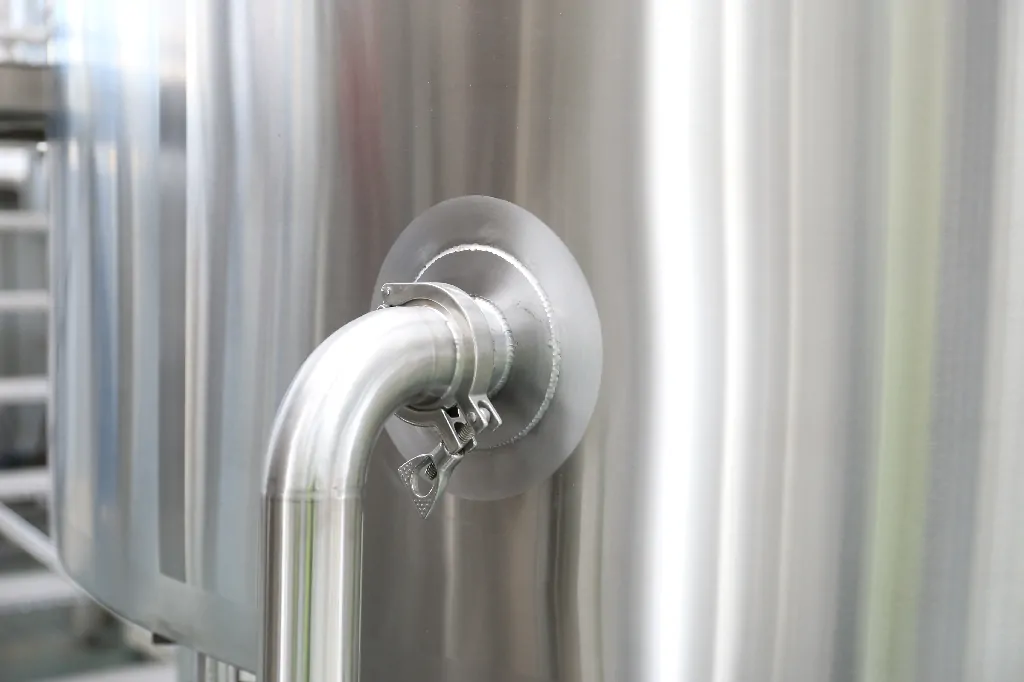

含七大类别管路（不含当地设计及报检费用）：发酵工艺管网（38mm）、空压管道（25/12mm）、蒸汽管路（配玻璃棉保温）、乙二醇水管路（32/51mm，配橡塑棉保温）、供水管路及3/6/9米食品级软管。核心管路采用单面焊接双面成型工艺，适配不同工况。

（十一）水处理系统（选配）

处理能力3.0T/H，含石英砂过滤、活性炭过滤、阻垢剂、精密过滤、RO反渗透五级模块及不锈钢控制柜。配套3000L SUS304原水罐、10000L SUS304纯水罐（配CIP）及1台12T/H南方牌纯水泵，通过浮球开关精准管控水位，保障酿造用水纯度。

（十二）其他服务

提供3人40天现场安装调试服务（需买方1-2人协助），设备采用超高罐体角铁包装、其余罐体珍珠棉包装，运输由买方负责，可协助对接物流。

三、系统核心优势

自动化程度高，可实现无人值守；材质工艺合规，全流程符合食品卫生及环保要求；产能适配性强，支持多品类啤酒酿造；安全保障完善，模块化设计便于后期维护升级，选配水处理系统可提升酒体品质。

四、适用场景

专为中大型精酿厂设计，可稳定量产3000L批次啤酒，兼顾生产一致性与配方灵活性，适配多品类酿造需求，契合工业化运营标准，可按需优化设备布局。

五、安装及维护要点

安装需精准找平设备、对各管路密封试压，室外酒糟罐平台由买方负责基建。日常需定期校准精密组件、执行CIP清洁，闲置设备需防潮防锈，定期保养核心部件以延长使用寿命。

六、方案总结

本方案配置齐全、参数精准，实现啤酒酿造全流程自动化管控，安全性能与工艺稳定性优异，兼顾产能、品质与运维便捷性，为大型精酿厂规模化生产提供可靠设备支撑。
