3000L四器蒸汽加热

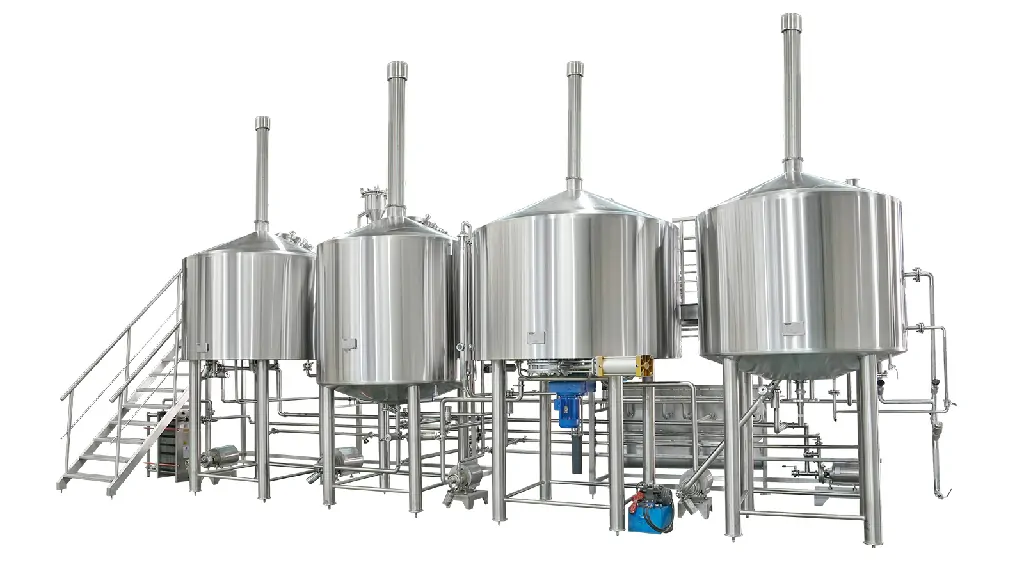

3000L精酿啤酒设备技术方案

一、方案概述

本方案为3000L精酿啤酒设备全套解决方案，涵盖十二大核心系统及选配水处理系统，采用西门子PLC+双上位机自动化控制，主体选用SUS304食品级不锈钢，适配3000L批次规模化生产。方案兼顾工艺灵活与高效，可实现多品类啤酒标准化酿造，符合食品卫生规范，配套完善安装包装服务，适用于大型精酿厂及规模化酿造基地。

二、核心系统及技术参数

（一）粉碎系统

系统实现麦芽输送、粉碎、储料、除尘一体化，配置不锈钢螺旋输送机（2000kg/h，2.2kw）、碳钢斗士提升机（0-5T/H，1.1kw）各1台，搭配2根DN125不锈钢溜料管。核心为1500kg/h麦芽粉碎机（4.0kw，外不锈钢，干粉粉碎可选湿粉），配套碳钢吸尘罩、5.5kw脉冲除尘器及DN100风网，新增2.2KL不锈钢麦芽粉仓暂存物料。配置喷塑壁挂控制柜及碳钢支架，保障效率与现场洁净。

（二）糖化系统

含5台SUS304双层保温核心设备：3.75KL糖化锅、3000L过滤槽、5KL煮沸锅、4.2KL旋沉槽及15m³碳钢室外酒糟罐。配套1.5m³室内酒糟暂存箱、30kg/min室内螺旋输送机，4台专用泵及45KL/H板式换热器、DN15无菌风系统。配置SUS304平衡柱、麦汁检测台及糖化组合管路，罐体做100mm硅酸铝保温，内胆酸洗钝化（粗糙度≤0.8um），全氩弧焊工艺保障密封。

（三）供水系统

配备3台11KL SUS304罐体（酿造水罐、热水罐、冰水罐），直径2000mm，下锥150度设计，均配连续液位变送器及CIP装置。热水罐、冰水罐分别采用100mm硅酸铝、PU保温，配套4m²热水换热器、12KL/H冰水换热器。3台南方牌水泵（12T/H，29.5M扬程）提供动力，搭配不锈钢阀门管件，满足生产用水全流程供给。

（四）发酵系统

含6台8KL发酵罐、2台7KL清酒罐，均为SUS304双层保温结构（100mm阻燃聚氨酯），采用乙二醇/酒精单罐单控降温。每台罐体配51mm安全阀、DN8取样阀、32mm压力表及水封阀，搭配38mm工艺管板（两罐共用）。配套32mm电磁阀、铠装PT100传感器及不锈钢阀门管件，保障发酵、清酒全程压力温度稳定，适配多风味酿造。

（五）CIP系统

配置4台2.2KL SUS304罐体（碱液罐、热水罐、消毒罐、酸罐），碱液罐、热水罐为100mm硅酸铝保温，体外蒸汽加热。配套2m²CIP换热器，1台15T/H洗涤供泵、2台10T/H洗涤回泵，搭配Ф38mm不锈钢阀门管件，实现全设备自动化原位清洁，无需人工干预，保障卫生标准。

（六）制冷系统

核心为1台11KL SUS304乙二醇水罐（100mm PU保温），搭配2台25HP制冷机组（制冷量36kw）及1台南方牌乙二醇水泵（12T/H，29.5M扬程）。通过米勒板夹套精准控制发酵罐、清酒罐温度，满足啤酒低温发酵全程需求，保障酒体品质。

（七）控制系统

采用双上位机+双下位机架构，2台联想工控机搭载Wincc软件，实现工艺可视化、参数设置及配方管理。2台GGD柜式PLC控制站分别管控糖化、发酵，配套3台壁挂控制柜，搭配流量计、传感器及调节阀，新增恒压供水模块，全程数字化管控。

（八）空压系统

配置1套3.8m³/min螺杆空压机（22KW），搭配油水分离器、0.6立方储气罐、风冷式冷干机及C-06、A-06两级过滤器，分离效率≥98%，出口含油量≤0.5mg/m³，为设备运行及无菌酿造提供洁净气源。

（九）蒸汽系统

配置2台低氮免检电蒸汽发生器（300kg/h，216kw），搭配1台DN150碳钢分压包。不锈钢蒸汽管路（DN25/32/40）配套阀门、疏水阀及玻璃棉保温，为各工序供汽，可选配燃气/燃油锅炉替代。

（十）管路系统

含七大类别管路（不含当地设计及报检费用）：发酵工艺管网、空压管道、蒸汽管路（配保温）、乙二醇水管路（配橡塑棉保温）、供水管路及食品级软管。核心管路采用单面焊接双面成型工艺，适配不同工况。

（十一）水处理系统（选配）

选配3.0T/H水处理系统，含五级过滤模块及不锈钢控制柜，配套3000L原水罐、10000L纯水罐（配CIP）及1台12T/H纯水泵，精准管控水位，保障酿造用水纯度，提升酒体口感。

（十二）其他服务

提供3人40天现场安装调试服务（需买方协助），设备采用角铁及珍珠棉分级包装，运输由买方负责，可协助对接物流。

三、系统核心优势

自动化程度高，可无人值守；材质工艺合规，符合环保要求；产能适配性强，支持多品类酿造；安全保障完善，模块化设计便于维护升级，选配水处理系统可提升酒体品质。

四、适用场景

专为中型精酿厂设计，可稳定量产3000L批次啤酒，兼顾一致性与配方灵活性，适配多品类酿造，契合工业化运营需求，可按需优化布局。

五、安装及维护要点

安装需精准找平、密封试压，室外酒糟罐平台由买方基建。日常需校准精密组件、执行CIP清洁，闲置设备需防潮防锈，定期保养核心部件以延长寿命。

六、方案总结

本方案配置齐全、参数精准，实现啤酒酿造全流程自动化管控，安全与工艺稳定性优异，兼顾产能、品质与运维便捷性，为大型精酿厂规模化生产提供设备支撑。
