2500L四器蒸汽加热

2500L四器精酿啤酒设备技术方案

一、方案概述

本方案为2500L四器精酿啤酒设备全套解决方案，涵盖十一核心系统及选配水处理系统，采用西门子PLC+WINCC上位机自动化控制体系，主体设备优选SUS304食品级不锈钢材质，兼顾规模化量产需求与工艺灵活性，可实现多品类啤酒标准化酿造，全程符合食品卫生规范，适配大型精酿厂、规模化酿造基地的工业化运营。

二、核心系统及技术参数

（一）粉碎系统

配置不锈钢螺旋输送机（2000kg/h，2.2kw）、碳钢斗士提升机（0-5T/H，1.1kw）各1台，形成麦芽输送闭环；搭配1500kg/h麦芽粉碎机（4.0kw，外不锈钢材质，干粉粉碎，可选湿粉），配套5.5kw脉冲除尘器、碳钢吸尘罩及喷塑控制柜，实现麦芽输送、粉碎、除尘一体化作业，保障进料效率与现场洁净度。

（二）糖化系统

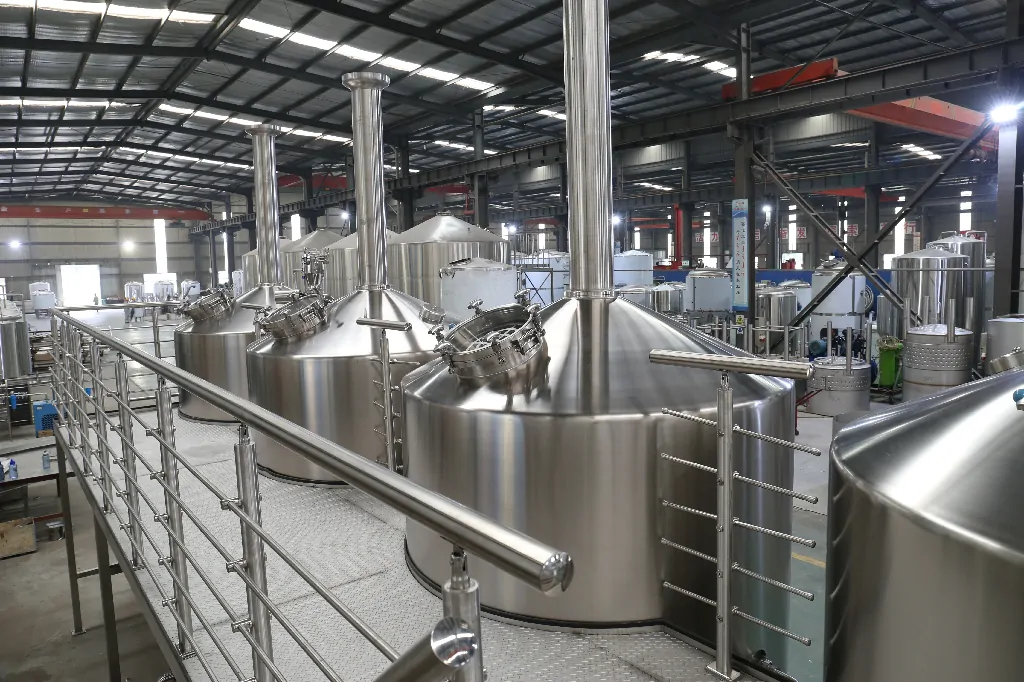

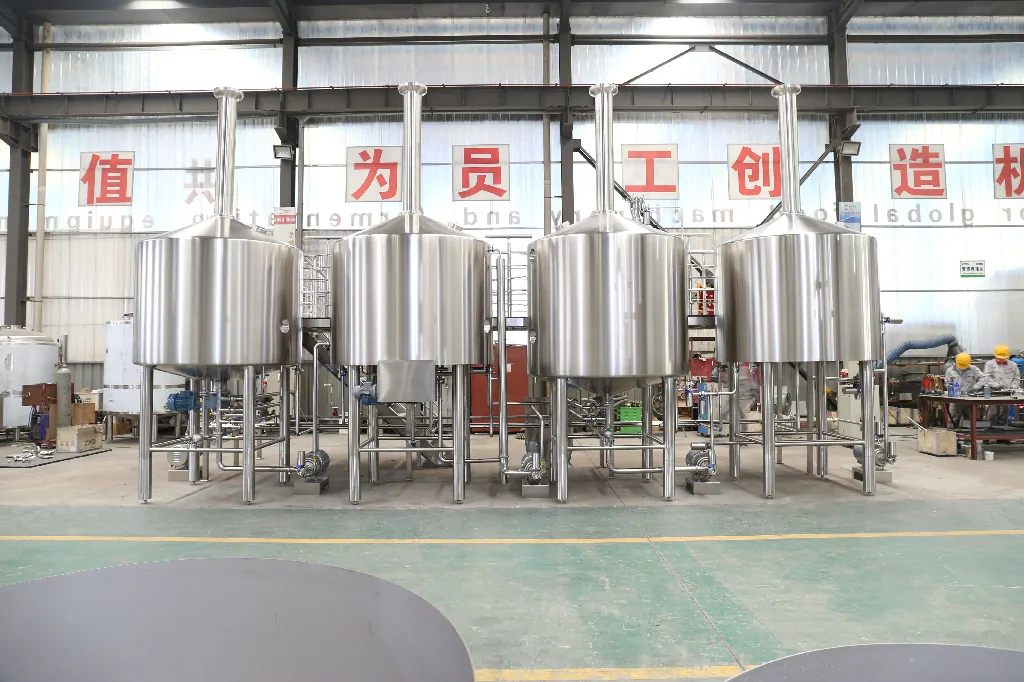

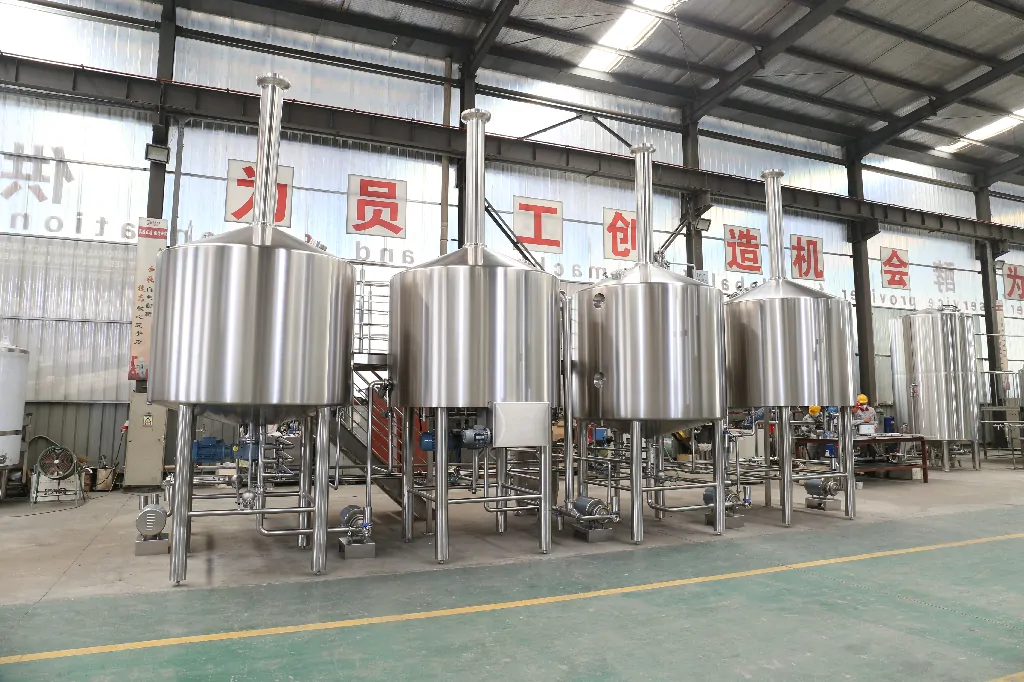

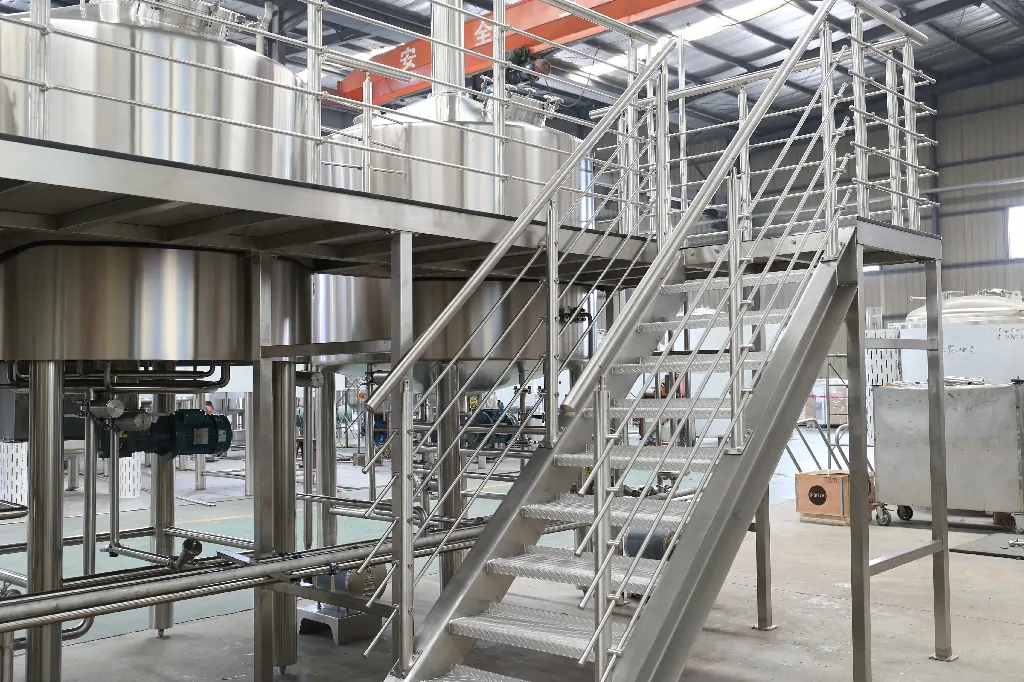

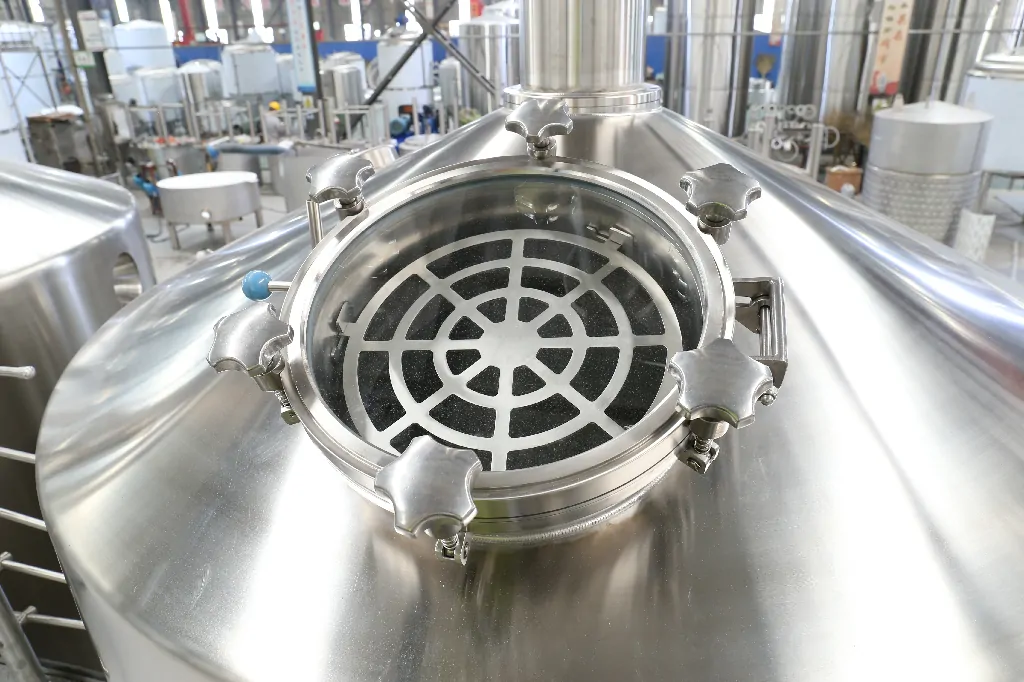

含SUS304材质核心设备4台：31.5HL糖化锅、2500L过滤槽、41.5HL煮沸锅、34HL旋沉槽，均采用100mm硅酸铝保温层。配套醪液泵、过滤泵、麦汁泵等4台专用泵，35KL/H板式换热器，及室外11KL碳钢酒糟罐、无菌风系统、不锈钢操作平台，通过流量计与压力变送器实现恒流量过滤，耕刀升降带限位开关，自动化完成过滤出糟与麦汁处理。

（三）供水系统

配备5.5KL SUS304酿造水罐、热水罐、冰水罐各1台，罐体均做整体酸洗钝化处理，表面粗糙度≤0.8um。配套2m²不锈钢列管式热水换热器、8KL/H不锈钢悬挂式冰水换热器，3台南方牌水泵（流量8-12T/H，分常温型、热水型适配不同工况），搭配不锈钢阀门管件及碳钢热力动力组件，实现酿造用水的储存、加热、冷却全流程稳定供给。

（四）发酵系统

含8台6.6KL SUS304发酵罐，采用阻燃聚氨酯保温层（100mm厚），内胆筒体及锥底部米勒板夹套设计，乙二醇降温且单罐单控。罐体配置51mm安全阀、DN8取样阀、隔膜压力表及机械式水封排气阀，搭配38mm工艺管板（两罐共用一套），集中管控管路连接，保障发酵过程压力、温度稳定，适配多风味啤酒酿造需求。

（五）CIP系统

含1.1KL SUS304碱液罐、热水罐、消毒罐、酸罐各1台，碱液罐与热水罐为双层保温结构，采用体外蒸汽加热。配套1m²不锈钢列管式换热器，1台10T/H洗涤供泵、2台5T/H洗涤回泵，38mm不锈钢阀门管件及碳钢热力动力组件，实现全设备原位自动清洁，无需人工干预，保障清洁效率与卫生标准。

（六）制冷系统

配置5.5KL SUS304乙二醇水罐1台（100mm PU保温层），2台15HP制冷机组（制冷量23kw，制冷剂R22，功率13.7KW），搭配1台8T/H乙二醇水泵（1.1KW，扬程27M），通过米勒板夹套精准控制发酵罐温度，满足啤酒发酵全程低温需求，保障酒体品质。

（七）控制系统

采用西门子PLC立柜+2套WINCC上位机（含软件授权），搭配施耐德/ABB低压电器、丹弗斯变频器，配套IFM品牌传感器、流量计、压力变送器等组件。含多台气动阀门控制柜，分别管控糖化、发酵、CIP系统执行阀门，可预设发酵工艺曲线实现无人值守，支持手机远程监控选配，全程数字化管控工艺参数。

（八）空压系统

含3.8m³/min螺杆空压机（22KW，排气压力0.7Mpa）、0.6立方碳钢储气罐、5.5nm³/min风冷式冷干机，及C-06、A-06两级空气过滤器，油水分离效率≥98%，出口含油量≤0.5mg/m³，为设备运行及无菌酿造提供稳定洁净的压缩空气。

（九）蒸汽系统

配置2台144kw电蒸汽发生器（蒸发量200kg/h，工作压力0.7Mpa，含软化水及水箱），搭配1台一进四出分压包，不锈钢蒸汽管路配套手动截止阀、自动角座阀、压力表及疏水阀，管路采用玻璃棉保温，为糖化、加热、清洁等工序提供稳定蒸汽供给，可选配燃气/燃油锅炉替代。

（十）管路系统

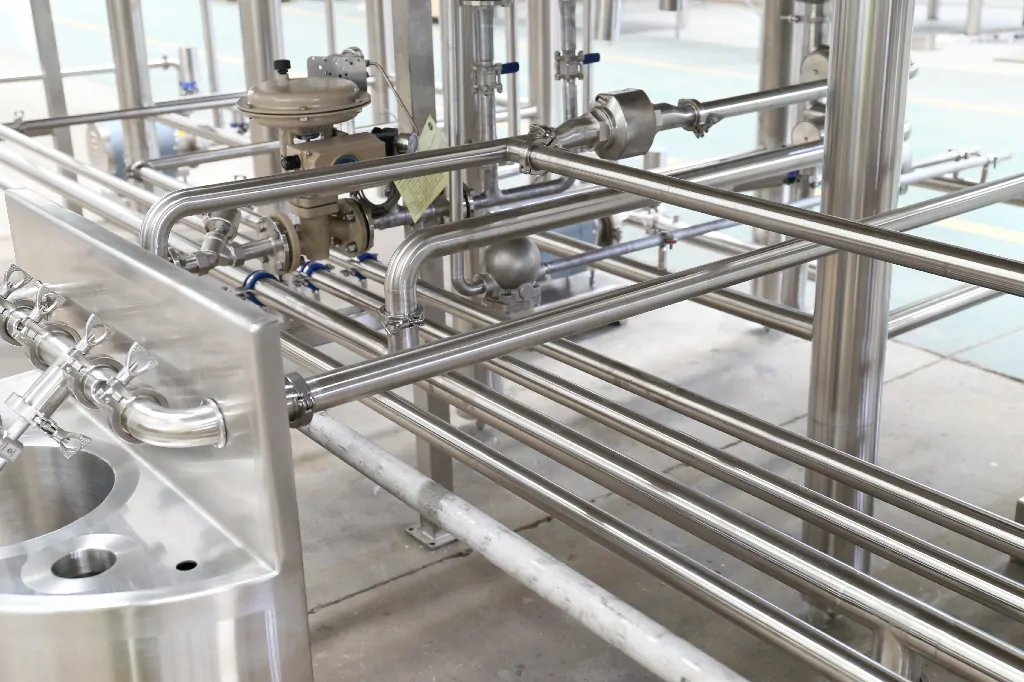

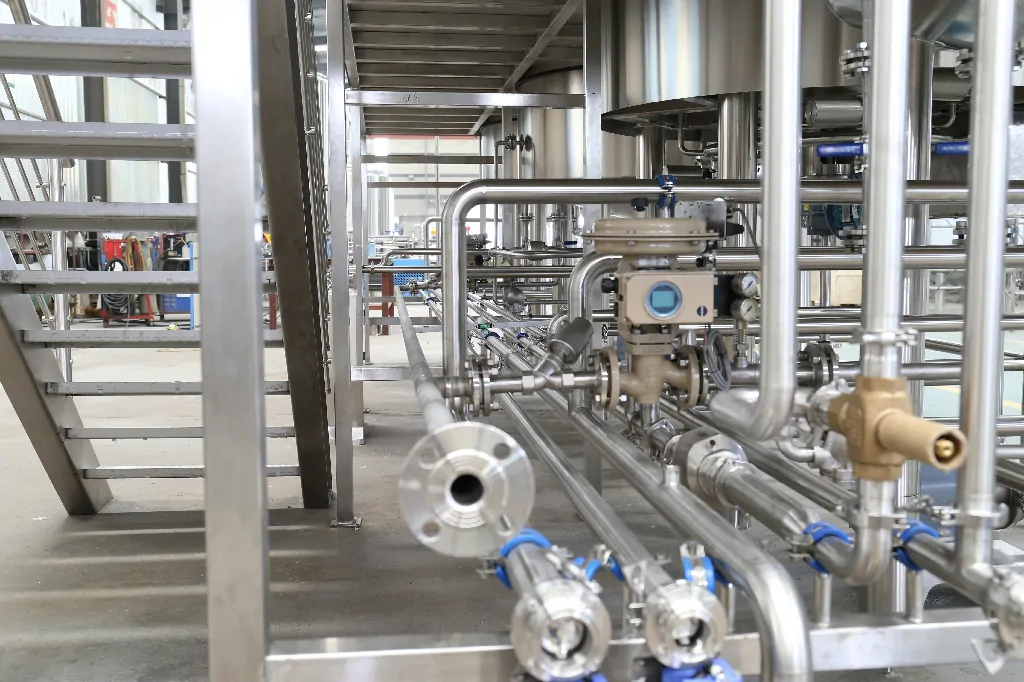

含物料、CIP、空压、蒸汽、冰水五大类管路：物料与CIP管路采用38mm麦汁软管（可选全不锈钢硬管路），空压管路为25/12mm不锈钢/PU材质，蒸汽与冰水管路为不锈钢材质，冰水管路配套橡塑棉保温层（可选不锈钢外包），含3/6/9米食品级软管，卡箍连接保障密封性能，适配各系统管路衔接需求。

（十一）水处理系统（选配）

含2.0T/H反渗透处理设备一套，含石英砂过滤、活性炭过滤、阻垢剂、精密过滤、RO反渗透五大模块。配套2000L SUS304原水罐、5000L SUS304纯水罐及12T/H南方牌纯水泵，不锈钢控制系统柜体，通过浮球开关与传感器管控水位，保障酿造用水纯度，提升酒体口感与稳定性。

三、系统核心优势

自动化程度高，PLC+WINCC控制系统实现全流程数字化管控，可无人值守，大幅降低人工成本；材质与工艺合规，主体设备采用SUS304不锈钢，全氩弧焊工艺，内胆粗糙度≤0.8um，符合食品卫生标准；模块化设计，各系统独立运行且衔接流畅，适配多品类啤酒酿造，后期维护与升级便捷；多重安全保障，配备安全阀、压力变送器、液位开关等组件，全程监控压力、温度、液位，保障生产稳定。

四、适用场景

专为中型精酿啤酒厂、规模化酿造基地设计，可满足2500L批次啤酒批量生产需求，兼顾量产稳定性与配方调试灵活性，适配艾尔、拉格等多品类啤酒酿造，契合工业化、标准化、高效化的运营模式，同时可根据产能需求优化配置，适配中高端精酿品牌的生产布局。

五、安装及维护要点

安装时需精准找平设备，对蒸汽、水路、空压管路进行密封及压力检测，确保无泄漏；日常维护需定期校准传感器、流量计、压力变送器等精密组件，每次生产结束后执行全流程CIP清洁；设备闲置时需置于干燥通风环境，防潮防锈，定期检查保温层与管路密封性能，延长设备使用寿命；室外酒糟罐平台需由买方负责基建施工。

六、其他服务

提供40天现场安装调试服务，安排1-2名专业人员现场作业，需买方协助1-2人配合；设备包装采用超高罐体角铁包装、其余罐体珍珠棉包装，保障运输安全；运输费用不含，可协助对接物流资源，确保设备顺利送达现场。

七、方案总结

本方案配置齐全、参数精准，覆盖啤酒酿造全流程，自动化水平与安全性能优异，可选配水处理系统满足高阶生产需求。方案兼顾产能、品质与运维便捷性，可充分适配大型精酿厂的工业化运营，助力实现多品类啤酒的标准化、高效化生产。
