60L精酿实验啤酒设备技术方案

一、方案概述

本方案为60L精酿实验啤酒设备全套方案，涵盖粉碎、糖化、发酵、控制及内部管路五大系统，采用食品级材质与精准控温技术，适配实验研发、小批量生产，兼顾操作灵活性与工艺稳定性，满足多品类啤酒酿造需求。

二、核心系统及技术参数

（一）粉碎系统

磨盘粉碎机1台（Q235材质，产量80-150Kg/h，1.1Kw，单相220V/50Hz），配套Q235材质管件、阀门。

（二）糖化系统

煮沸/旋沉槽、糖化/过滤槽各1台（SUS304材质，有效60L/总≥90L），罐顶450人孔，6kw电加热+PID温控，50mm硅酸铝保温，氩弧焊工艺。配麦汁泵（1T/H，三相220V）、0.65㎡钎焊换热器，及卫生级管路、糖度计、700mm出糟耙等配件，搭配1400*650mm可移动不锈钢平台。

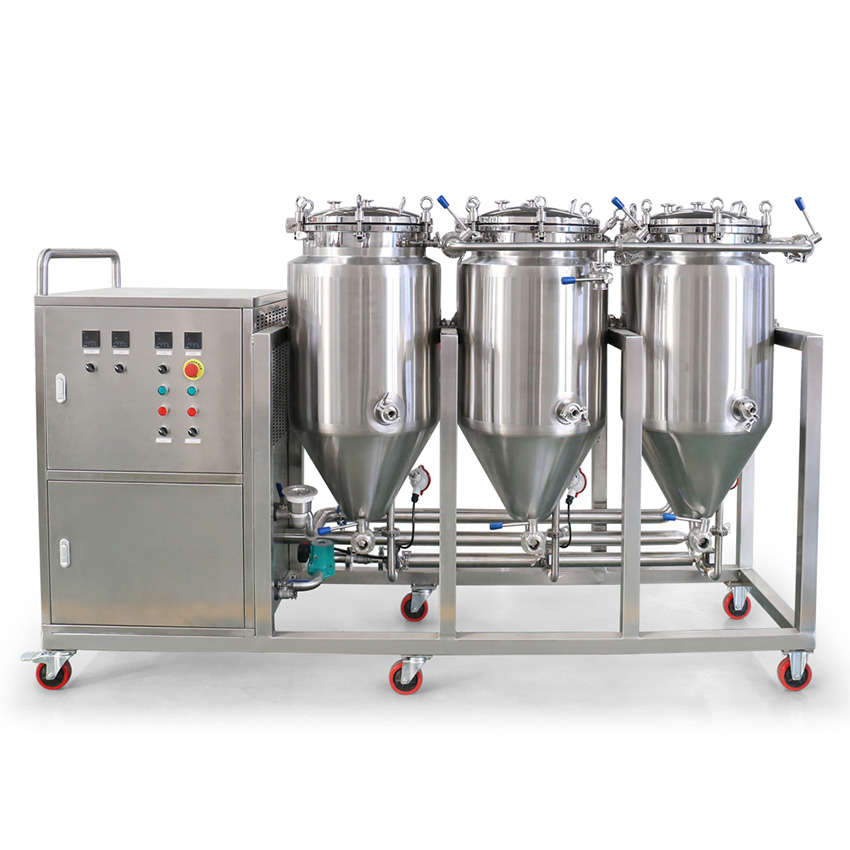

（三）发酵系统

60L发酵罐3台（SUS304材质，有效60L/总≥90L），两段米勒板夹套降温、CIP清洗，50mm聚氨酯保温，设计压力0.2Mpa。配1套制冷系统（松下/日立压缩机，1.46KW）、威乐碳钢冰水泵，及压力表、清洗球、温度传感器等配件，搭配2450*650*1600mm可移动平台。

（四）控制系统

糖化、发酵制冷控制柜各1台（不锈钢柜体，单相220V，施耐德电气），分别控温及设备启停。配套LMC液位传感器（防干烧）、屏蔽信号线、50*75mm不锈钢桥架。

（五）内部管路系统

不锈钢冰水管道1套，橡塑棉保温层1套，3米规格食品级软管3根（卡箍连接）。

三、系统核心优势

SUS304材质+氩弧焊工艺，符合食品标准；PID温控+分段降温，适配多元工艺；可移动平台+快装连接+手自动切换，操作便捷；配置齐全，标准化接口扩展性强。

四、适用场景

适用于高校实验室、研发机构、小型工作室，满足啤酒工艺研发、配方调试及小批量试产，适配艾尔、拉格等多品类酿造。

五、安装及维护要点

设备调平固定，管路密封、电气规范接线并调试；使用后清洁消毒，定期检查配件及电气部件，闲置存放于干燥通风处。

六、方案总结

本方案以“精准、安全、便捷”为核心，整合全套设备，满足实验研发与小批量生产需求，工艺适配性强，是精酿实验场景优选方案。
