500L糖化系统复式蒸汽加热

500L两器蒸汽加热精酿啤酒设备技术方案

一、方案概述

本方案为500L两器蒸汽加热精酿啤酒设备全套技术方案，涵盖九大核心系统及六项选配设备，以蒸汽加热为核心工艺，采用食品级SUS304材质与精准PID控温技术，搭配全系统CIP清洁功能，适配小型精酿啤酒厂、餐吧酒吧及研发中心，兼顾规模化生产、配方调试与终端售酒全需求，工艺成熟且操作便捷。

二、核心系统及技术参数

（一）粉碎系统

配置Q235碳钢麦芽粉碎机1台，标牌产量300kg/h，电机功率1.1kw，适配三相380V 50HZ电压，带除铁装置、斜下料口及启停开关，配套同材质管件阀门，高效完成麦芽预处理。

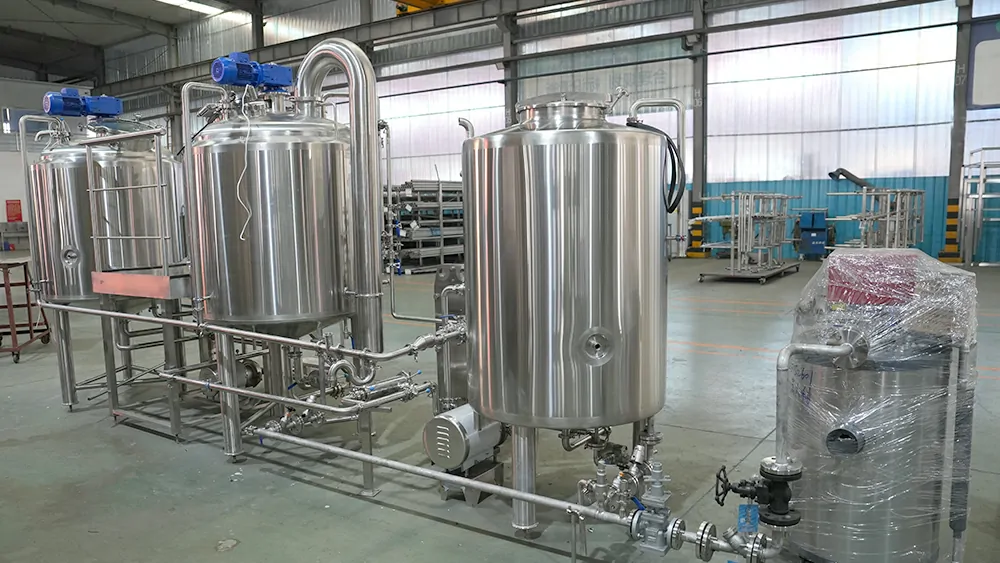

（二）糖化系统

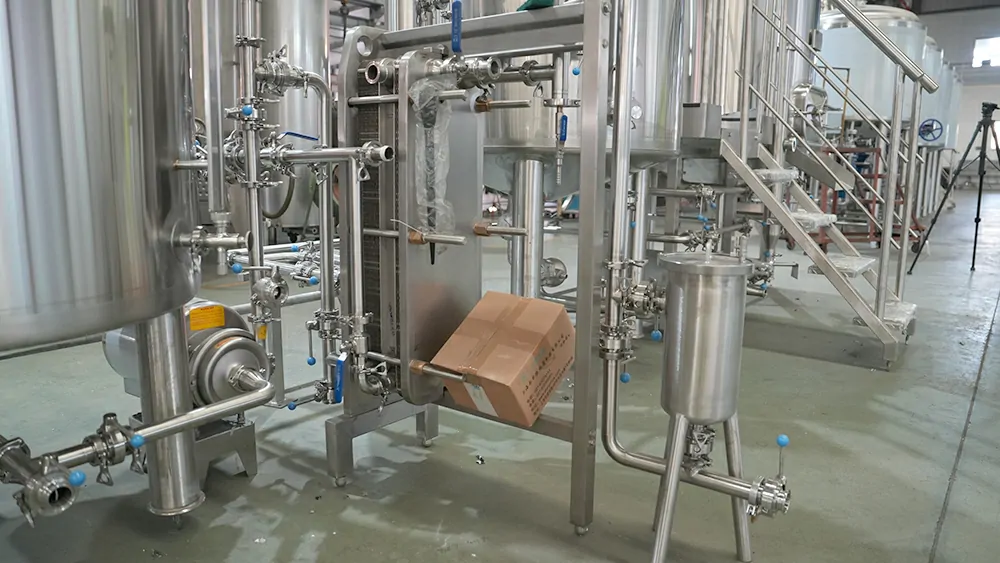

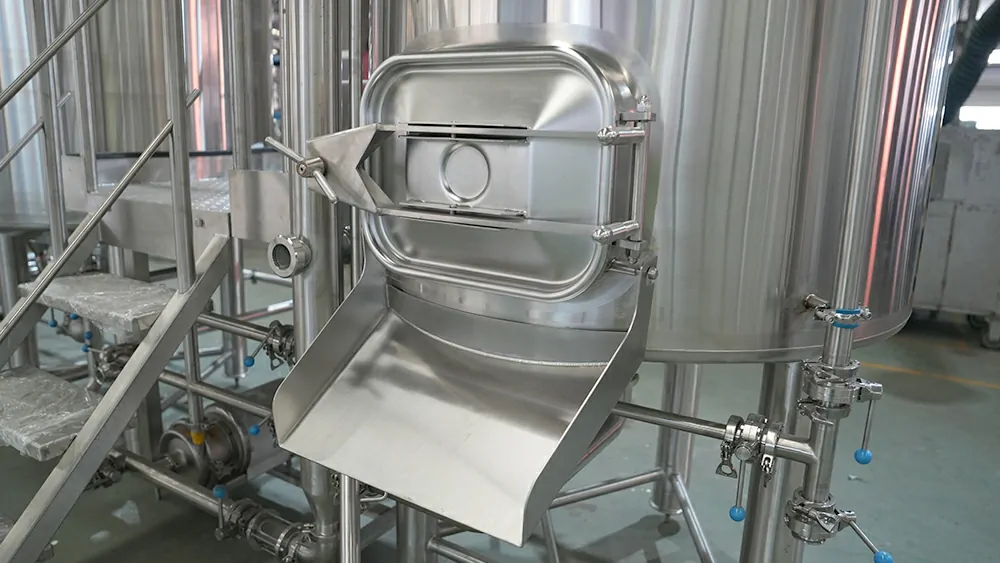

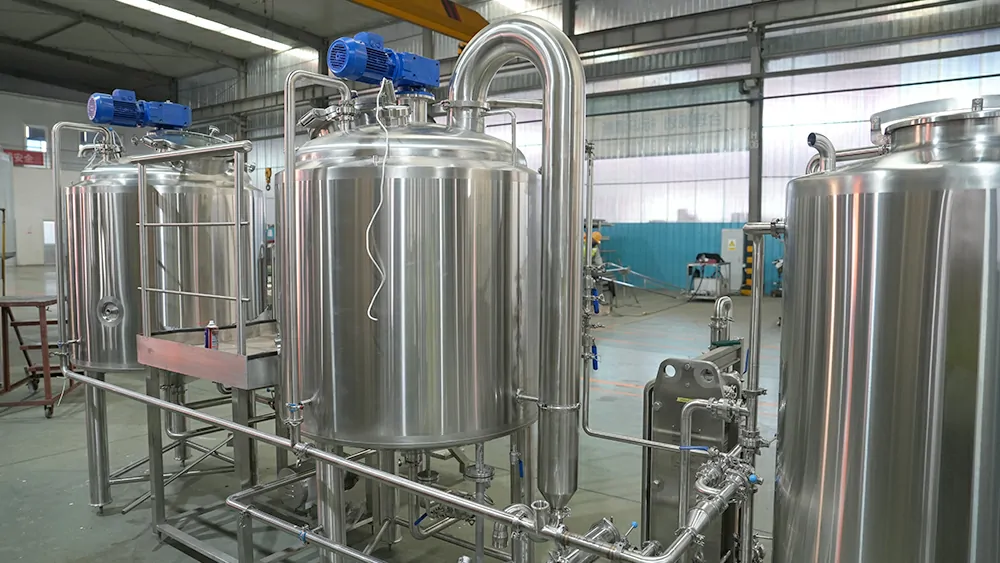

含SUS304材质500L糖化/煮沸锅、过滤/旋沉槽各1台，外形均为1160mm*2850mm，总容积分别≥750L、650L。煮沸锅内置列管式蒸汽加热器，夹套设计压力0.4Mpa；过滤槽配1.1KW齿轮减速搅拌及0.8mm铣制筛板。配套3T/H麦汁泵、5㎡板式换热器、Φ51/Φ38卫生级管路及不锈钢防滑操作平台，满足糖化全工序需求。

（三）发酵、制冷及CIP系统

6台500L SUS304发酵罐，外形960mm*2400mm，总容积≥650L，米勒板夹套乙二醇降温（单罐单控），80mm聚氨酯保温，全氩弧焊工艺保障密封。制冷系统含1000L SUS304冰水罐、5HP机组及4.5T/H冰水泵；CIP系统由50L消毒罐、3kw加热碱液罐及洗涤泵组成，高效清洁设备。

（四）其余核心系统

控制系统采用正泰电气PID控制柜，实现全系统联动；36kw华征电蒸汽发生器（50kg/h蒸发量）配软化水装置。管路系统含PPR冰水管道、不锈钢蒸汽管路及18米食品级软管，保温配套齐全。售酒系统含4头售酒机、50只20L不锈钢桶及单头洗桶机，适配终端运营。

三、系统核心优势

SUS304材质搭配全氩弧焊工艺，内胆粗糙度≤0.6um，符合食品卫生标准；蒸汽加热+PID精准控温，压力与温度可控性强，适配多品类啤酒酿造；模块化设计搭配全系统CIP清洁，操作高效易维护，覆盖生产到售酒全链路。

四、适用场景

适用于小型精酿厂、特色餐吧、精酿门店及高校研发中心，可满足啤酒规模化生产、配方调试与商业化售酒需求，适配艾尔、拉格等多品类啤酒酿造。

五、安装及维护要点

设备安装需固定找平，规范连接三相380V电路，蒸汽管路做好密封检测。定期检查保温层、阀门密封性及传感器灵敏度，生产后彻底CIP清洁，闲置设备存放于干燥通风处，延长使用寿命。

六、方案总结

本方案以“高效、稳定、一体化”为核心，整合全套生产及售酒设备与20天安装服务，配置齐全且选配灵活，可按需升级工艺，兼顾产能、品质与终端体验，适配中大型精酿运营场景，性价比突出。
