啤酒酿造设备中的换热器

在之前的讨论中，我们谈到了啤酒酿造系统中使用的加热方式。实际上，系统中还有另一个组件也可以被视为“加热”过程的一部分——换热器。在运行过程中，换热器在不同的介质之间传递热量，其中一种介质必然会吸收热量。因此，它也可以被视为一种“加热”方式。

在啤酒酿造系统中，最常用的换热器类型包括：

·板式换热器：

·壳管式换热器：

·管式换热器：

让我们仔细了解一下这三种类型的换热器。

板式换热器：

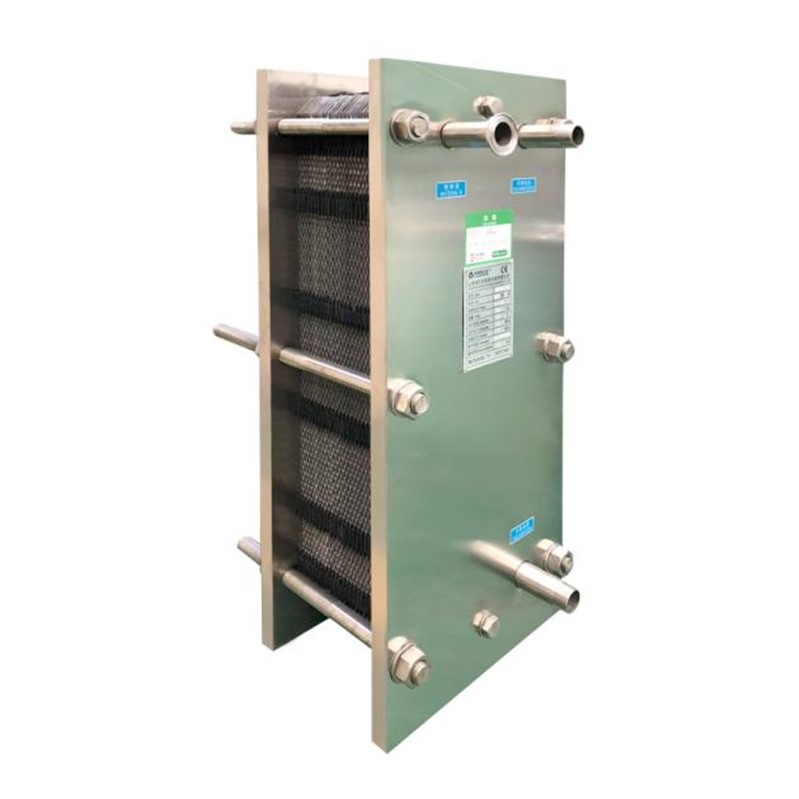

双节板式换热器：通常，麦芽汁可以使用板式换热器进行冷却。这里使用的是双节板式换热器，其中一节用于乙二醇水，另一节用于自来水。当麦芽汁进入板式换热器时，首先与自来水进行热交换，将其冷却至约 35–40°C。然后，麦芽汁进入第二段，与乙二醇水进行热交换，最终冷却至目标发酵温度（8–20°C）。冷却后的麦芽汁随后进入发酵罐。

优势：双段式板式换热器冷却速度更快、能效更高、冷却更稳定，是啤酒生产中最常用的冷却方案。

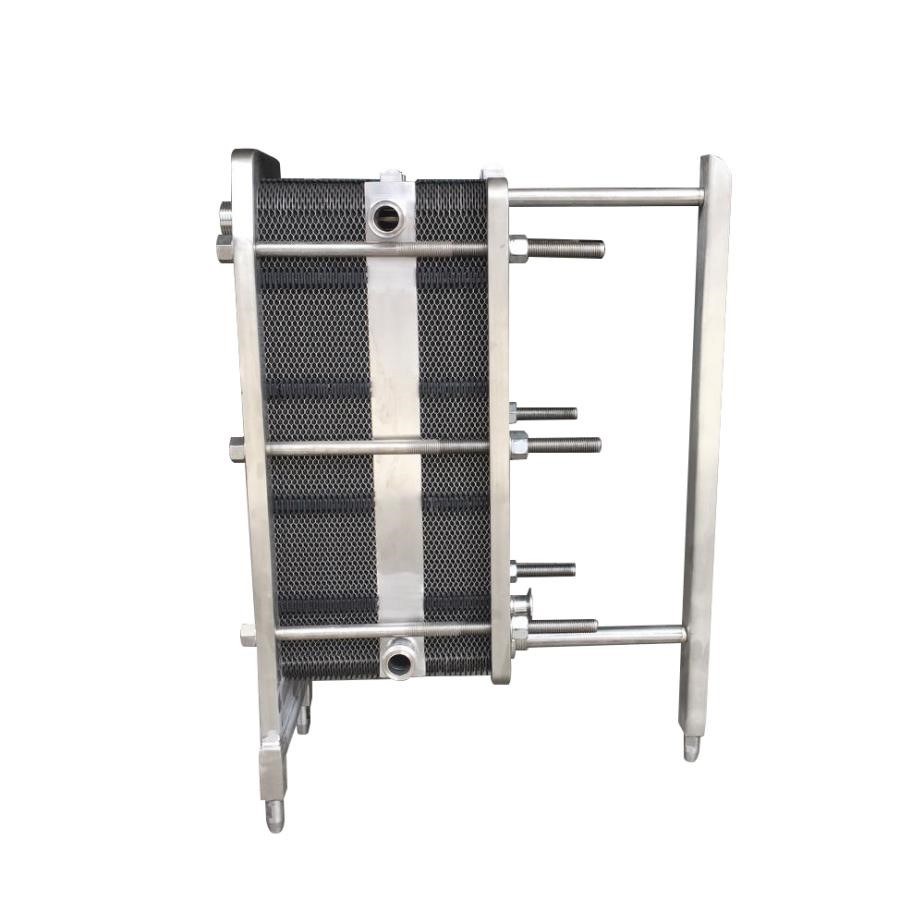

单段式：一般来说，中大型酿造系统或需要高生产效率的啤酒厂通常配备冷水罐。冷水罐有助于提高冷却效率，支持每天多次连续酿造，并通过热水回收实现节能。在这种情况下，可以使用单段式换热器。冷水（处理过的冷水）流入和流出。麦芽汁进入换热器，与冷水进行热交换。这样可以冷却麦芽汁，加热冷水，然后将冷水输送到热水箱中循环利用。

此外，还需要一个板式换热器来维持冷水箱中冷水的温度。乙二醇水进入换热器，与冷水进行热交换，从而维持冷水的温度。

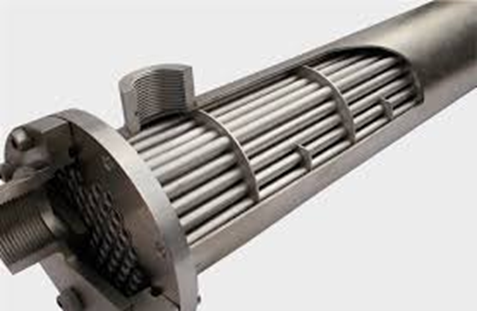

壳管式换热器：在大型设备中，热水箱容量较大。为防止加热不足并提高效率，通常采用壳管式换热器对热水箱进行加热。蒸汽进入壳管式换热器加热水。

优势：壳管式换热器结构简单可靠，具有优异的耐高温高压性能。其不易堵塞，因此非常适合含固体颗粒或高粘度介质的流体。此外，壳管式换热器也适用于需要大流量和大换热面积的应用。

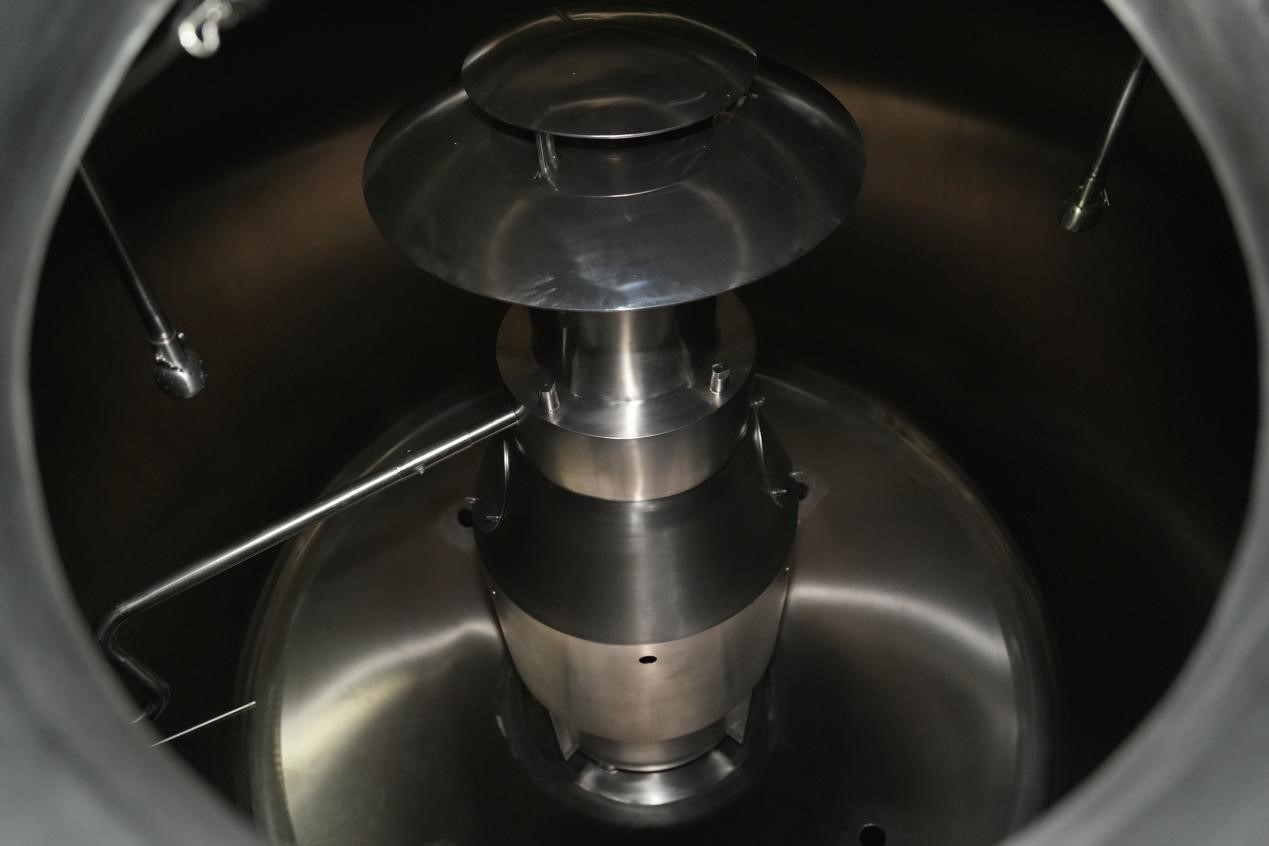

管式内置热交换器：当煮沸锅容积较大时，仅使用蒸汽夹套加热无法提供足够的热量。因此，需要在煮沸锅内加装管式加热器，以提高加热效率并确保麦芽汁受热更加均匀。

优势：使用这种加热器的优势在于能够更快地将麦芽汁加热至沸点，从而节省能源和时间。
